| Hydraulic cylinder group |
for bow movement |
 |
 |
Hydraulic
cylinder group
for bow movement |
( × )Retractable vice
shoulders to reach maximum cutting capacity(340×180mm).
Easy reading of
engraved graduated
scale |
|
|
 |
 PLC
적용으로 반자동 기계의 성능을 높임.
디스플레이
컨트롤 판넬로 조작이 더욱 간편해짐.
기계의
대부분은 주물로 이루어짐.
각도절단
기능. 0 ~ -60˚
톱날의
2단 속도 조절로 톱날 수명증대.
톱날의
윤활 및 냉각에 도움을 주는 절삭유 장치.
사고
방지를 위한 안전장치. |
| |
 |

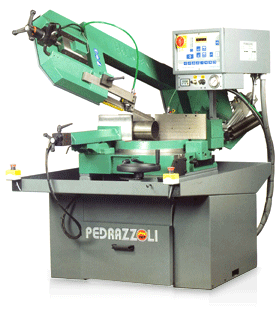

| Model
|
Brown
SN 340 SA |
| Main Motor(Kw) |
1.6 /
2.0 |
| Blades
Speeds(m/min) |
29 /
58 |
| Head Swivel |
90° /
60° |
| Clamping
Vise(mm) |
340 |
| Blade
Length(mm) |
2825
× 27 × 0.9 |
| Weight(kg) |
375 |
| Dimension(L
× W × H)mm |
730 ×
1800 × 1700 |
| Working
Height(mm) |
940 |
|
| |
| |
 |
| Model
|
Brown
SN 340 SA |
Head Angle
|
90°
|
45° |
60° |
 |
230 |
190 |
100 |
 |
220 |
190 |
100 |
 |
275 ×
200
340 × 180 |
190 ×
180 |
100 ×
140 |
|
| |
| |
| |
 |
|
| |
|
| |
 |
 |
 |
Lage circular table rotating
together with bow to
ensure optimal support piece
to be cut |
Vice with rapid approach,
can be positioned transversally along the entire
machine base.Adjustable vice shoulders |
 |
 |
Reducer group
made by Pedrazzoli |
Hydraulic cylinder with
safety
double spring and linear
poten-tiometer |
|
|
|
메인
베이스는 원형톱기계를 응용, 바이스를 좌우로 이동 각도절단시 아주 유용함.
PLC
적용으로 반자동 기계의 성능을 높임.
디스플레이
컨트롤 판넬로 조작이 더욱 간편해짐.
기계의
대부분은 주물로 이루어짐.
각도절단
기능. +45˚ ~ -60˚
톱날의
2단 속도 조절로 톱날 수명증대.
톱날의
윤활 및 냉각에 도움을 주는 절삭유 장치.
사고
방지를 위한 안전장치. |
| |
|

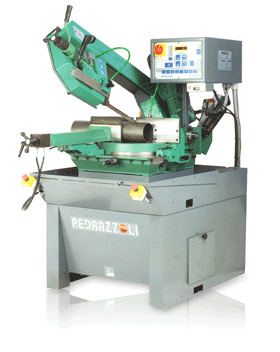

| Model
|
Brown
SN 420 SA |
| Main Motor(Kw) |
1.6 /
2.0 |
| Blades
Speeds(m/min) |
35 /
70 |
| Head Swivel |
+45˚
/ -60° |
| Clamping
Vise(mm) |
420 |
| Blade
Length(mm) |
3150
× 27 × 0.9 |
| Weight(kg) |
610 |
| Dimension(L
× W × H)mm |
870 ×
1860 × 2100 |
| Working
Height(mm) |
955 |
|
| |
|
| Model
|
Brown
SN 420 SA |
Head Angle
|
+45°
|
90° |
-45° |
-60° |
|
170 |
280 |
230 |
150 |
|
150 |
270 |
220 |
150 |
|
240 ×
90 |
420 ×
190 |
230 ×
150 |
140 ×
220 |
|
| |
| |
| |
 |
|
| |
|
| |
 |
 |
Visualisation on digital
display of the cutting angle,
bow descent speed adjustment and vice pressure
adjustment device |
| |
|
 |
|
| Hydraulic automatic blade
tensioning device |
Hand-wheel for bow rotation
together with circular table support |
|
|
|
메인
베이스는 원형톱기계를 응용, 바이스를 좌우로 이동 각도절단시 아주 유용함.
텐션장치
유압 작동.
PLC
적용으로 반자동 기계의 성능을 높임.
디스플레이
컨트롤 판넬로 각도가 표시 조작이 더욱 간편해짐.
기계의
대부분은 주물로 이루어짐.
각도절단
기능. +45˚ ~ -60˚
톱날의
2단 속도 조절로 톱날 수명증대.
톱날의
윤활 및 냉각에 도움을 주는 절삭유 장치.
사고
방지를 위한 안전장치. |
| |
|

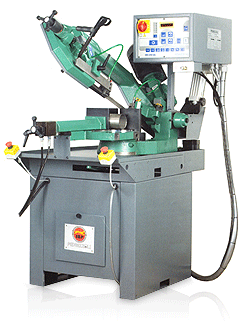

| Model
|
Brown
SN 450 SA |
| Main Motor(Kw) |
3.0 |
| Blades
Speeds(m/min) |
18 ~
90 |
| Head Swivel |
+45˚
/ -60° |
| Clamping
Vise(mm) |
450 |
| Blade
Length(mm) |
3634
× 34 × 1.1 |
| Weight(kg) |
860 |
| Dimension(L
× W × H)mm |
1100
× 2100 × 2100 |
| Working
Height(mm) |
870 |
|
| |
|
| Model
|
Brown
SN 450 SA |
Head Angle
|
+45°
|
90° |
-45° |
-60° |
|
270 |
300 |
270 |
180 |
|
220 |
250 |
240 |
175 |
|
270 ×
130 |
450 ×
185 |
240 ×
250 |
170 ×
150 |
|
