Auto lubrication
system		 Floating feeding and
forced offset		 Hydraulic control system Multiple clamps Electric control
system

<>(Multiple clamp) 방식으로 다본식 절단으로 절단수량 최대화.
톱날의 수직 상승하강으로 톱날수명과 정확도 증대.
유럽형 디자인, Multi-set 기어방식으로 강재 절단에 용이.
정교하게 디자인된 피딩장치는 진동을 흡수함.
자동으로 마찰면(Slideway)에 자동 오일 공급으로 기계 수명 최대화.
PLC 사용으로 셋팅 작업이 수월함.
자동 절삭유 분사방식으로 절삭이 원활함.
전자식 톱날 보호 시스템 장착.
소재무 감지장치.
디지털 디스플레이로 빠르고 정확한 길이 셋팅.
소재 적재장치(Option)

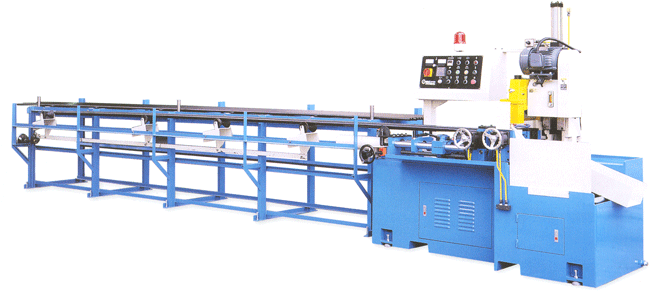

Model A1-400HA
85
140
100 × 100
115
120 × 120
80 × 150
Cutting Motor(HP) 3 (2)
Cutting Speed(rpm) 72 / 32 (55 / 22)
Cooling Motor(HP) 1/8
Max. vice opening(mm) 150
Blade Dia.(mm) 270 ~ 400
Feeding Length(mm) 25 ~ 400
Dimension(L × W × H)mm 2100 × 950 × 1950
Weight(kg) 1400





<>(Multiple clamp) 방식으로 다본식
절단으로 절단수량 최대화.
한번에 절단종류(크기,길이,수량)를 셋팅해
절단작업 가능.
서보모터의 사용, 소재공급을 빠르고
안정적으로 공급(오차율 ±0.01mm).
톱날의 수직 상승하강으로 톱날수명과
정확도 증대.
유럽형 디자인, Multi-set 기어방식으로 강재
절단에 용이.
정교하게 디자인된 피딩장치는 진동을 흡수함.
자동으로 마찰면(Slideway)에 자동 오일
공급으로 기계 수명 최대화.
PLC 사용으로 셋팅 작업이 수월함.
자동 절삭유 분사방식으로 절삭이 원활함.
전자식 톱날 보호 시스템 장착.
소재무 감지장치.
디지털 디스플레이로 빠르고 정확한 길이 셋팅.
소재 적재장치(Option)

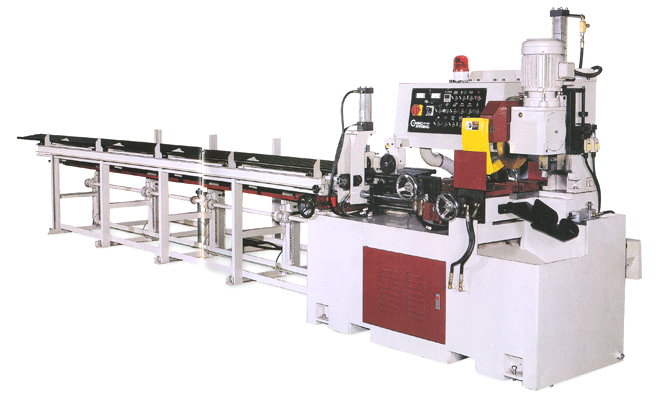

Model A1-400NA
85
140
100 × 100
115
120 × 120
80 × 150
Cutting Motor(HP) 3 (2)
Cutting Speed(rpm) 72 / 32 (55 / 22)
Cooling Motor(HP) 1/8
Max. vice opening(mm) 150
Blade Dia.(mm) 270 ~ 400
Feeding Length(mm) Standard Type: 3 ~ 700 × 3 time
Optional Type: 3 ~ 1000 × 3 time
Dimension(L × W × H)mm 2100 × 950 × 1950
Weight(kg) 1400
Servo Motor 1 Kw
Feeding ball screw rode Servo control
The length of feeding 0 ~ 9999





소재적재장치 장착과 소재 공급을 자동으로 함.
소재의 자동공급으로 시간 및 인적자원의 노동력 감소.
자동소재공급, 자동절단포인트선정, 자동컷팅 및 배출.
제품과 잔재를 자동으로 처리.



Model A1-400FA
60
120
80 × 80
100 × 100
100 × 100
80 × 150
Cutting Motor(HP) 5
Cutting Speed(rpm) 15/30, 30/60, 350/700, 3400
Cooling Motor(HP) 1/8
Max. vice opening(mm) 150
Blade Dia.(mm) 230 ~ 370
Feeding Length(mm) 3 ~ 450 × 3 time
Dimension(L × W × H)mm 6540 × 1150 × 1950
Weight(kg) 2550

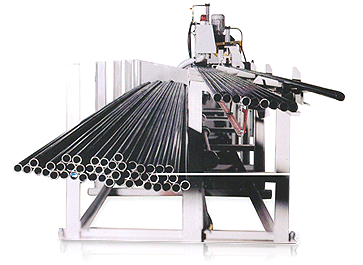

자동 소재 공급장치
자동 소재 정렬장치
자동 소재 절단 및 배출(앞,뒤)
소재 롤러 피딩 장치
소재 한본에서 2종류의 길이 절단(스톱바 2)
소재의 자동공급으로 시간 및 인적자원의 노동력 감소.

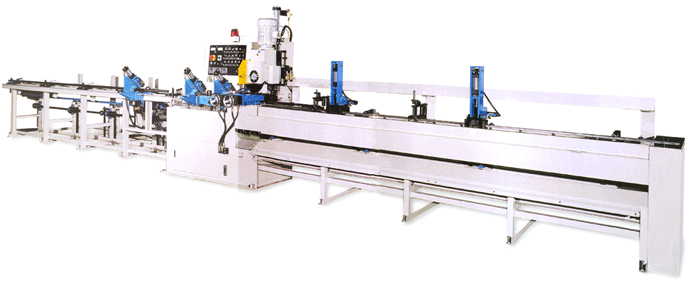

Model A1-400FHA
60
90
Cutting Motor(HP) 5
Cutting Speed(rpm) 15/30, 30/60, 350/700, 3400
Cooling Motor(HP) 1/8
Max. vice opening(mm) 100
Blade Dia.(mm) 300 ~ 400
Feeding Length(mm) 20 ~ 4000mm
Dimension(L × W × H)mm 10500 × 1600 × 1950
Weight(kg) 3200





① Basic machine frame
② Auto feeding rack
③ Auto oil mist spraying system
④ TCT blade 280 or HSS blade 280
⑤ Steel brush
⑥ Spiral type chip removing garget
⑦ Quarts working lamp
⑧ Tool gap offset gadget
⑨ Auto lubrication system
⑩ Frequency converter


Ø65 --- 12 sec
Ø55 --- 9 sec
Ø35 --- 5 sec
Full travel clamp Oscillating type feeding
Transmitting device Feeding gadget

TCT(Carbide) 톱날과 HSS 톱날을 사용할 수 있슴.
메인 바이스는 상단바이스와 뒤쪽에 2개의 바이스 구성으로 정확하게 클램핑.
진동타입의 볼스크류와 서보 모터 피딩으로 오차율은 ±0.01mm.
오일 미스트는 톱날의 열을 식혀줌과 동시에 이물질 제거.
톱날을 보호하기 위한 Overload protector.
터치스크린 타입으로 오퍼레이터의 사용이 편리함.
소재의 선단 및 끝단을 자동으로 인식하고 다음 소재를 자동정렬 후 공급.
소재의 피딩은 유압 모터와 볼스크류가 안정적으로 공급하므로 툴 수명 증대.
3-Point 클램프는 톱날의 떨림을 감소시키고, 툴 수명 증대.

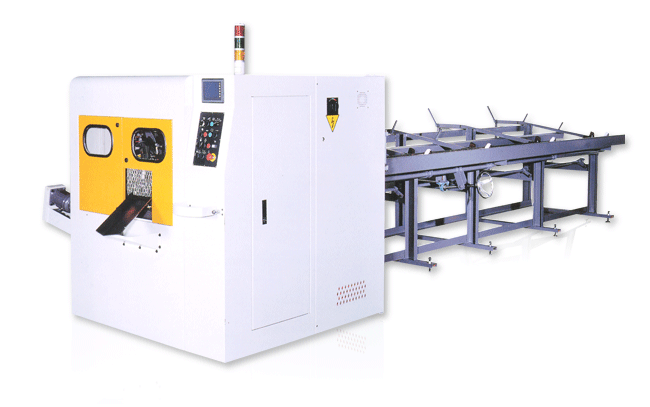

Model A1-70NC
8 ~ 70
8 ~ 55
8 ~ 70
8 ~ 70
TCT Carbide blade Ø250 × 2.0t / Ø280 × 2.0t
Sawblade feeding Ø250~275 / 2.0t~2.5t
Sawblade rotation speed 18 ~ 200 rpm
Chip cleaner for saw blade Round steel brush
Spindle driving motor 7.5kw (10HP) / 4P
AC serbo motor/GFC 1kw
Hydraulic pump motor 2.25kw (3HP) / 4P
Hydraulic pump motor 0.19kw / 2P
Work driving pressure 70kg/㎠ (7 MPa)
Work operating pressure 4~6kg/㎠ (7 MPa)
Dimension(L × W × H) 6900 × 1860 × 1870
Feeding ball screw rode Servo control
Weight 2500kg
